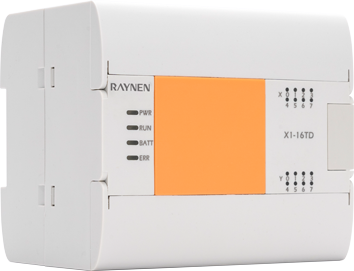

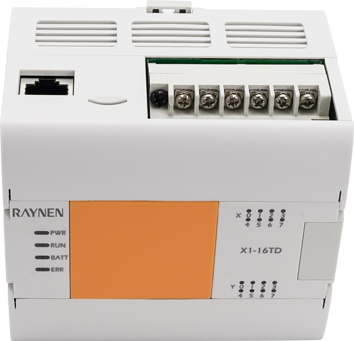

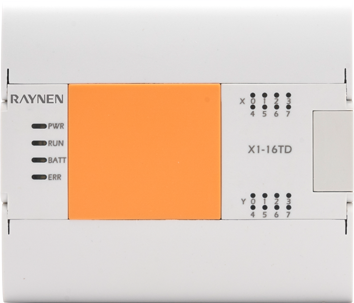

X1 经济型PLC

▲ 经济型PLC

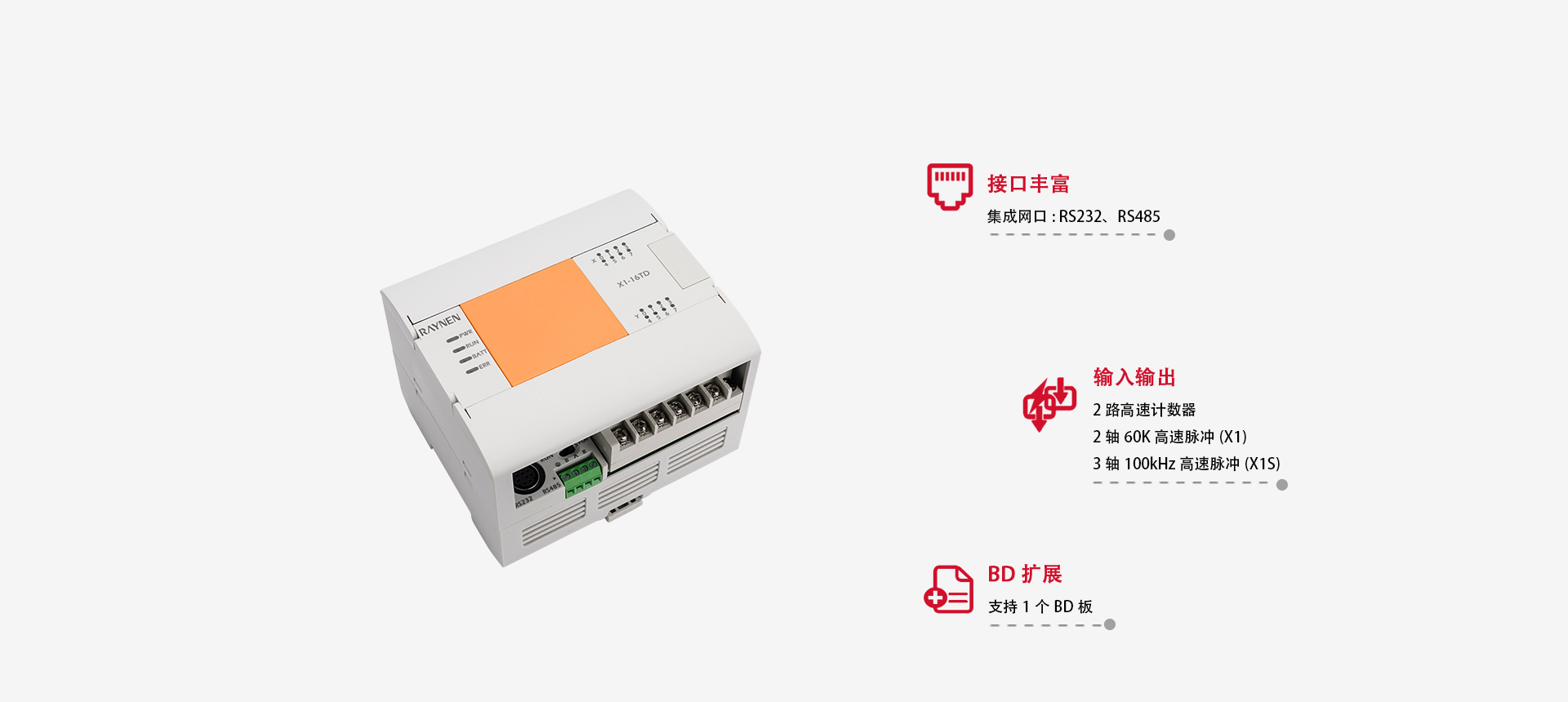

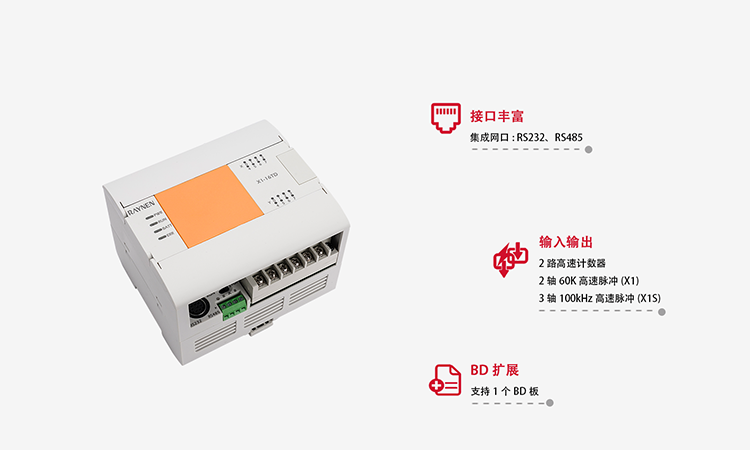

▲ 具备脉冲输出、高速计数等简单的运动控制功能

▲ 实时时钟,掉电数据永久保持

▲ 支持一个 BD 扩展板,不支持模板扩展。

X1系列 产品概览

选型表
型号输入点数输出点数

电源电压(V)

样本下载
X1-16TD88DC24V下载
X1-24TD1410DC24V
X1-32TD1616DC24V
X1-40TD2416DC24V
X1-48TD2820DC24V
X1-60TD3624DC24V



电源规格:

项 目            电 源 规 格
X1-16TDX1-24TDX1-32TDX1-40TDX1-60TD
X1S-16TDX1S-24TDX1S-32TDX1S-40TDX1S-60TD
消耗功率

6W

7W

8W

9W

11W

电源电压
DC24V
电源电压范围DC 20.4 ~ 28.8V
允许瞬时停电时间对5ms 以下的瞬时停电会继续运行
电源保险丝60V 2A
冲击电流12A,0.5ms 以下/28.8V DC
DC24V            供给电源300mA 以下
工作环境温度-10℃ ~ 60℃(水平安装),-10℃ ~ 50℃(垂直安装)
运输环境温度-20℃ ~ 80℃
环境相对湿度5 ~ 95%,无凝结(RH 等级2,符合IEC61131-2)
防护等级IP20
电磁兼容性噪声抑制,符合IEC61000-6-2
机械等级(振动)IEC60068,Part2-6/10up58Hz
耐电压AC1.5kV 1 分钟,各端子与接地端子之间
 AC500V 1 分钟,各端子与接地端子之间
绝缘电阻经DC500V 绝缘电阻计测量后5MΩ 以上, 各端子与接地端子之间
接地D 种接地( 接地电阻:100Ω 以下),不允许与强电系统共同接地
使用环境无腐蚀性、可燃性气体,导电性尘埃( 灰尘) 不严重的地点
使用高度2000M 以下(在加压至大气压以上的环境下不能使用,否则有可能发生故障)


■ 输入规格:

项 目            输 入 规 格
X1-16TDX1-24TDX1-32TDX1-40TDX1-60TD
X1S-16TDX1S-24TDX1S-32TDX1S-40TDX1S-60TD
输入点数814162436
高速计数器单相60KHz[1 路]
AB 相30KHz[1 路]
输入的连接方式拆装式端子排(M3 螺丝)
输入方式漏型/ 源型
输入信号电压DC 电源型:DC20.4V ~ 28.8V
输入阻抗X0-X22.4K
X3 以上5.6K
ON 输入
感应电流
X0-X25mA 以上
X3 以上2.4mA 以上
OFF 输入感应电流1mA 以上
输入响应时间不大于4.5ms
输入信号形式无电压触点输入
漏型输入时:NPN 开集电极型晶体管
源型输入时:PNP 开集电极型晶体管
输入回路隔离光耦隔离
输入动作的显示光耦驱动时面板上的LED 灯亮




■ 晶体管输出规格:

项 目      晶体管输出规格
X1-16TDX1-24TDX1-32TDX1-40TDX1-60TD
X1S-16TDX1S-24TDX1S-32TDX1S-40TDX1S-60TD
输入点数810161624
脉冲频率(最大)

X1:单端2 轴60kHz
X1S:3 路 100kHz(Y0, Y1, Y2)

输出的连接方式拆装式端子排(M3 螺丝)
输出方式晶体管/ 漏型输出
外部电源DC5 ~ 30V
最大负载阻性负载0.5A/ 单点;0.8A/4 点
感性负载12W/DC24V
电灯负载高速:2W/DC24V,普通:5W/DC24V
最小负载5mA(DC5 ~ 24V)
开路漏电流0.1mA 以下/DC30V
接通电阻高速点0.3Ω 典型值(最大0.6Ω)
响应时间OFF → ON高速:10μs 以下/10mA 以上(DC5 ~ 24V)
普通:0.2ms 以下/200mA 以上(DC24V)
ON → OFF高速:10μs 以下/10mA 以上(DC5 ~ 24V)
普通:0.2ms 以下/200mA 以上(DC24V)
回路隔离光耦隔离
输出动作的显示

光耦驱动时面板上的LED 灯亮

屏蔽传输距离500M(普通输出)
非屏蔽传输距离150M(普通输出)
