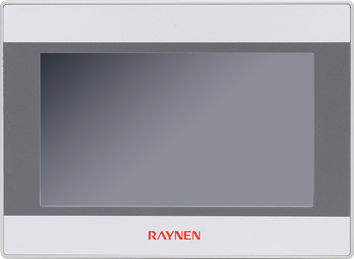

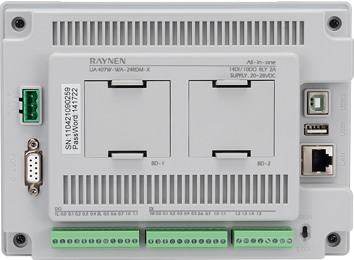

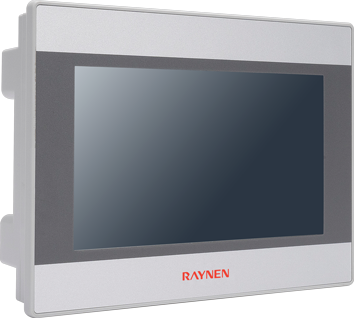

工业物联网一体机集PLC、HMI、工业物联网功能为一体，支持工业物联网功能，可进行远程操作，网口可便捷直接下载HMI和PLC部分程序，本体支持数字量和模拟量，支持2块BD扩展板，PLC部分使用日系风格编程。
■ 性能规格：
| 项目 | 性能规格 | |||
|---|---|---|---|---|
| 产品型号 | UA 407WWA- 24RDM-X | UA 407WWA- 18RAM-X | UA 407WWA- 24TDM-X | UA 407WWA- 18TAM-X |
| 液晶屏 | 7″ TFT | |||
| 显示色彩 | 65535 色 | |||
| 分辨率 | 1024 × 600 | |||
| 背光类型 | IPS | |||
| 显示亮度 | 400cd/m² | |||
| 液晶寿命 | >20,000 小时 | |||
| 触控类型 | 4 线电阻式 | |||
| 处理器 | R16，1GHz | |||
| 存储 | 256MB FLASH+256MB DDR3 | |||
| USB Host | USB2.0 x 1， Type A(USB1)，支持U 盘更新固件和组态 | |||
| USB Slave | N/A | |||
| 以太网 | 10M/100M 自适应 | |||
| 编程软件 | Uniface | |||
■ PLC规格：
| 项 目 | PLC规格 | ||||
|---|---|---|---|---|---|
| 存储器 | UN 系列 | 程序16K 数据10K | |||
| X 系列 | 程序32K | ||||
| 定时器总数 | UN 系列 | 总共256 个，4 个1ms，16 个10ms，236 个100ms | |||
| X 系列 | 总共512 个，260 个1ms，46 个10ms，206 个100ms | ||||
| 计数器总数 | 256 | ||||
| 时钟 | 内置 | ||||
| 掉电保持 | 支持 | ||||
| 通讯接口 | PORT0：PPI/MODBUS/ 自由口(3-RS485+，8-RS485-) PORT1：支持PPI( 内置) | ||||
| 本机集成数字量输入 | 14 输入 24VDC | 10 输入 24VDC | 14 输入 24VDC | 10 输入 24VDC 输入 | |
| 输入类型 | PNP/NPN | ||||
| 高速计数 | 支持2 路20KHz 单相输入，或1 路20KHz 的AB 相输入 | ||||
| 本机集成数字量输出 | 10 输出、继电器 | 8 输出、继电器 | 10 输出、晶体管NPN | 8 输出、晶体管NPN | |
| 每点额定电流[ 最大] | 1Hz | 1Hz | 2 路50KHz | 2 路50KHz | |
| 脉冲输出 | - | 4AI | - | 4AI | |
| 本机集成模拟量输入 | - | 12 位 | - | 12 位 | |
| 分辨率 | - | 0-20mA | - | 0-20mA | |
| 电流输入 | - | 0 至+32000 | - | 0 至+32000 | |
| 数据字格式 满量程范围 | - | 2AO | - | 2AO | |
| 本机集成模拟量输出 | - | 12 位 | - | 12 位 | |
| 分辨率 满量程 | - | 电压0-10V 电流0-20mA | - | 电压0-10V 电流0-20mA | |
| 信号范围 | - | 0 至+32000 | - | 0 至+32000 | |
| 数据字格式 满量程范围 | |||||
| BD 板扩展 | 最多支持2 块BD 板 | ||||
| 平台服务 | |||||
| VPN 远程下载 | 支持 | ||||
| 远程数据监控 | 支持500 个实时数据 | ||||
| 报警推送 | 短信/ 微信/ 电话/APP | ||||
■ 电气规格：
| 项 目 | 产品认证 | |||
|---|---|---|---|---|
| 产品型号 | UA 407WWA- 24RDM-X | UA 407WWA- 18RAM-X | UA 407WWA- 24TDM-X | UA 407WWA- 18TAM-X |
| 前面板防护等级 | 24V DC | |||
| 功率 | 8W | 9W | 8W | 9W |
