X系列扩展模块

X系列PLC不仅具有强大的逻辑处理、数据运算、高速处理等功能,而且具有丰富多样的扩展模块,A/D、D/A转换功能、输入输出模块、模拟量模块、温度模块等,使X系列PLC在温度、流量、液位、压力等过程控制系统中得到了广泛的应用。

选型表

数字量输入模块数字量输入点数输入类型

额定电压(V)

样本下载
X-E16X-00固定输入PNP/NPNDC24V下载
X-E32X-00固定输入PNP/NPNDC24V


数字量输出模块数字量输出特性输出类型

额定电压(V)

样本下载
X-E16YT-00晶体管输出(漏型)固态-MOSFETDC24V下载
X-E32YT-00晶体管输出(漏型)固态-MOSFETDC24V
X-E16YR-00继电器输出干触点DC24V


数字量混合模块数字量输出特性输出类型

额定电压(V)

样本下载
X-E8X8YT-00晶体管输出(漏型)固态-MOSFETDC24V下载
X-E8X8YR-00继电器输出干触点DC24V
X-E16X16YT-00晶体管输出(漏型)固态-MOSFETDC24V
X-E16X16YR-00继电器输出干触点DC24V


模拟量输入模块模拟量输入类型电压输入范围(单极性)电压输入范围(双极性)电流输入范围

样本下载

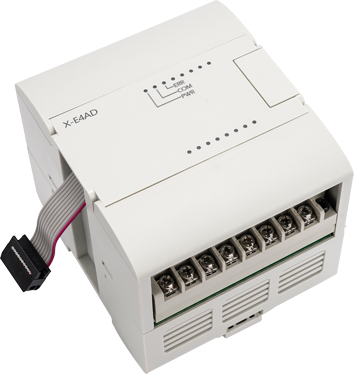

X-E4AD-00模拟量差分输入0~5V,0~10V±2.5V,±5V,±10V0~20mA下载
X-E8AD-00模拟量差分输入0~5V,0~10V±2.5V,±5V,±10V0~20mA


模拟量输出&混合模块电压输出范围电流输出范围输出数据格式字范围(电压输出)输出数据格式字范围(电流输出)

样本下载

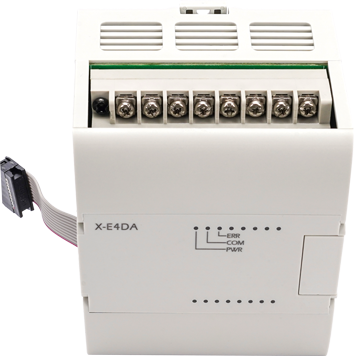

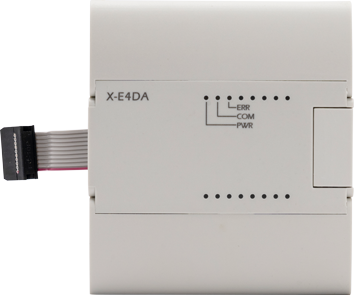

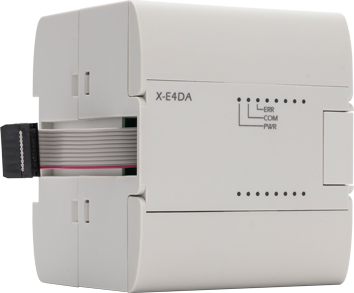

X-E4DA-000~±10V0~20mA0~32000-32000~+32000下载
X-E4AD2DA-000~±10V0~20mA0~32000-32000~+32000


热电阻模块输入电压输入电流输入范围

额定电压(V)

样本下载
X-E4RTD-00

DC20.4~28.8

V

35mA热电阻:PT100\200\500\1000,NI100\120\1000DC24V下载


热电偶模块输入电压输入电流输入范围

额定电压(V)

样本下载
X-E4TC-00

DC20.4~28.8

V

35mA(DC24V时)J、K、T、E、R、S、NDC24V下载
X-E8TC-00

DC20.4~28.8

V

35mA(DC24V时)J、K、T、E、R、S、NDC24V





基本规范
  • 工作环境温度
    -10℃~ 60℃(水平安装),-10℃~ 50℃(垂直安装)
  • 运输环境温度
    -20℃~ 80℃
  • 环境相对湿度
    5 ~ 95%,无凝结(RH 等级2,符合IEC61131-2)
  • 防护等级
    IP20
  • 电磁兼容性
    噪声抑制,符合IEC61000-6-2
  • 机械等级(振动)
    IEC60068,Part2-6/10up58Hz
  • 耐电压
    AC1.5kV 1 分钟,AC电源端子与接地端子之间
    AC1.5kV 1 分钟,AC电源端子与接地端子之间
  • 绝缘电阻
    经DC500V 绝缘电阻计测量后5MΩ 以上, 各端子与接地端子之间
  • 接地
    D 种接地( 接地电阻:100Ω 以下),不允许与强电系统共同接地
  • 使用环境
    无腐蚀性、可燃性气体,导电性尘埃( 灰尘) 不严重的地点
  • 使用高度
    2000M 以下(在加压至大气压以上的环境下不能使用,否则有可能发生故障)
