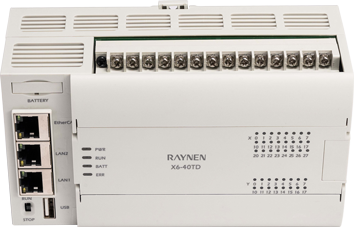

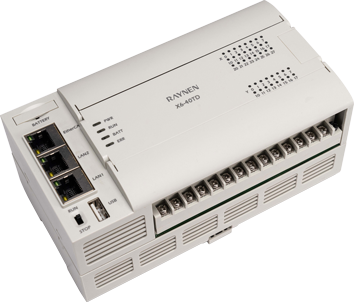

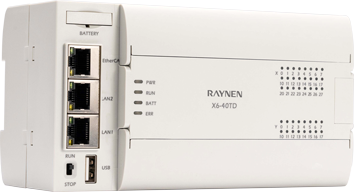

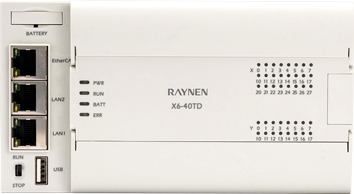

X6 总线型PLC

▲ 支持EtherCat 总线通讯,具备直线插补、圆弧插

补、电子凸轮、S 型曲线、追剪、旋切、随动、连续

插补等强大的运动控制功能

▲ 实时时钟,掉电数据永久保持

▲ 最大可扩展7 个模块

▲ 支持16 个EtherCAT 总线轴

X6系列 产品概览

选型表
型号集成数字量输入点数集成数字量输入点数

电源电压(V)

样本下载
X6-40TD24点固定输入16晶体管输出(漏型)DC 24V下载



电源规格:

项 目电 源 规 格
X6-40TD
消耗功率13W

电源电压
DC24V
电源电压范围DC 20.4 ~ 28.8V
允许瞬时停电时间对5ms 以下的瞬时停电会继续运行
电源保险丝60V 2A
冲击电流12A,0.5ms 以下/28.8V DC
DC24V供给电源300mA 以下
DC5V 内置电源800mA 以下


■ 输入规格:

项 目输 入 规 格
X6-40TD
输入点数24
高速计数器单相200KHz(4 个);AB 相100KHz(4 个), 支持4 倍计数
输入信号电压DC 电源型:DC20.4V ~ 28.8V
输入阻抗X0-X53.3K
X6-X73.3K
X10 以上5.6K
ON 输入
感应电流
X0-X55mA 以上
X6-X75mA 以上
X10 以上4mA 以上
OFF 输入感应电流1mA 以上
输入响应时间小于4.5ms
输入信号形式无电压触点输入
漏型输入时:NPN 开集电极型晶体管
源型输入时:PNP 开集电极型晶体管
输入回路隔离光耦隔离
输入动作的显示光耦驱动时面板上的LED 灯亮




■ 晶体管输出规格:

项 目            晶体管输出规格
X6-40TD
输入点数16
脉冲频率(最大)单端4 轴200K
输出方式晶体管/ 漏型输出
外部电源DC5 ~ 30V
最大负载阻性负载0.5A/ 每路
感性负载12W/DC24V
电灯负载5W/DC24V
最小负载5mA(DC5 ~ 24V)
响应时间OFF → ON高速:5μs 以下/10mA 以上(DC5 ~ 24V)
普通:0.2ms 以下/200mA 以上(DC24V)
ON → OFF高速:5μs 以下/10mA 以上(DC5 ~ 24V)
普通:0.2ms 以下/200mA 以上(DC24V)
回路隔离光耦隔离
输出动作的显示

光耦驱动时面板上的LED 灯亮
