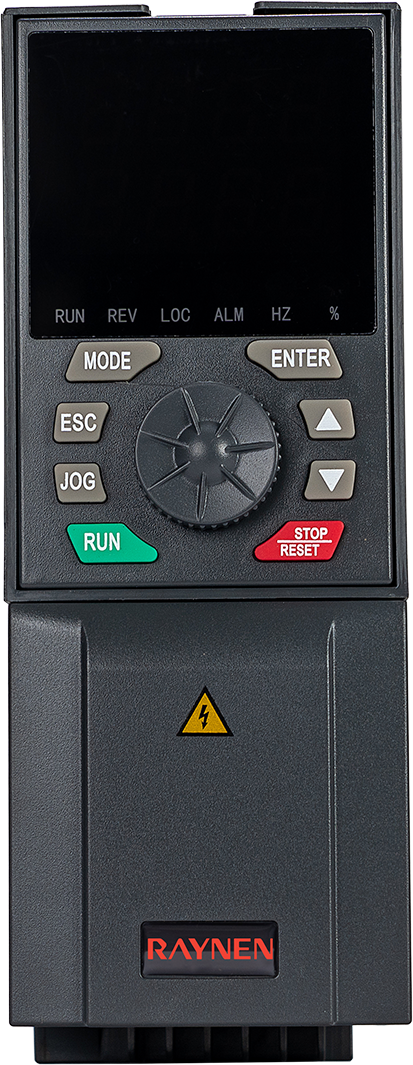

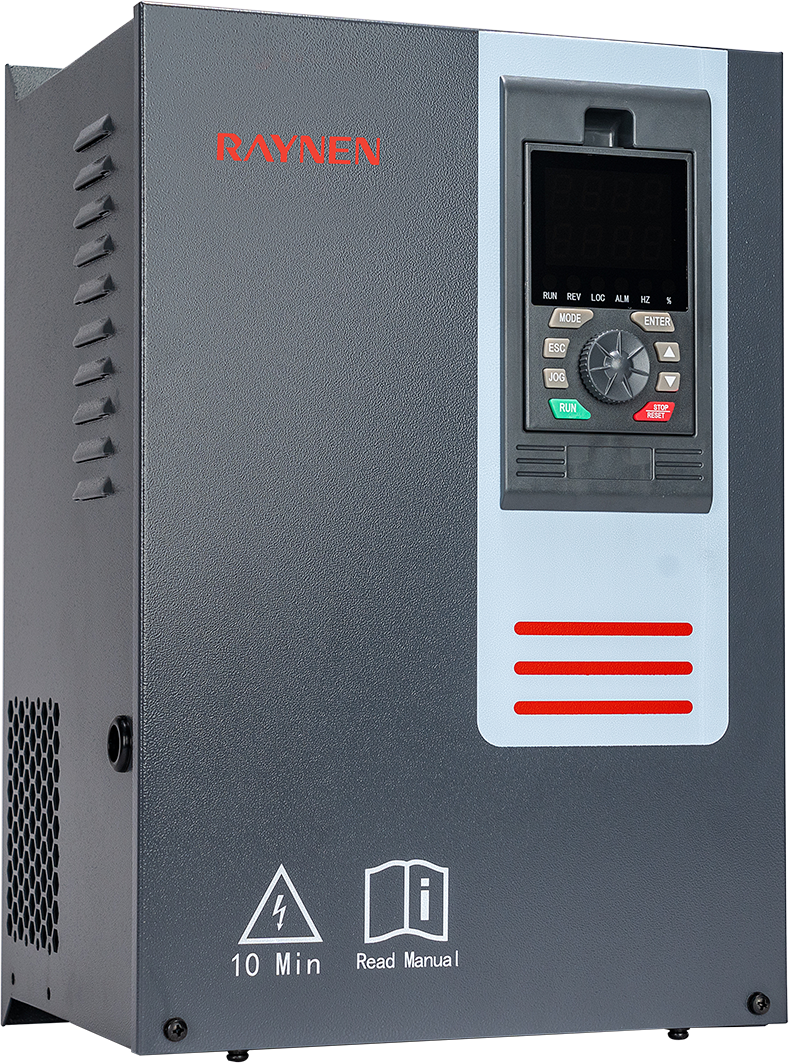

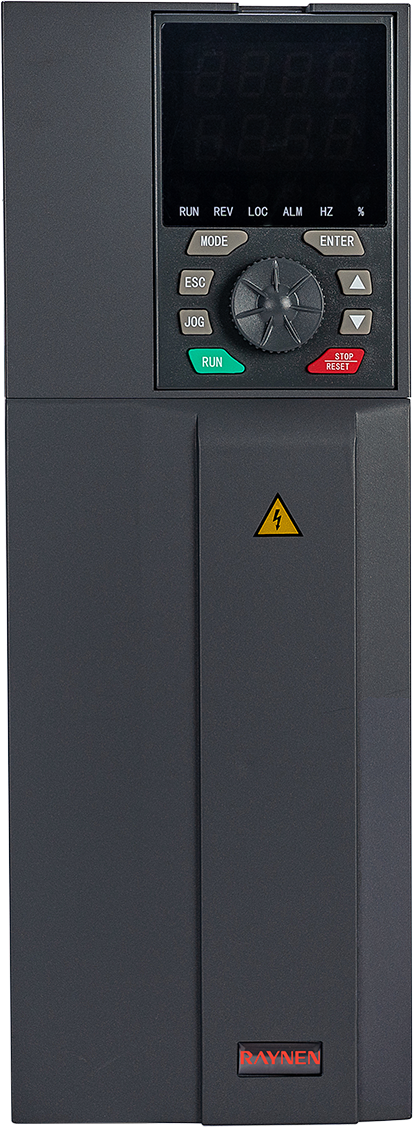

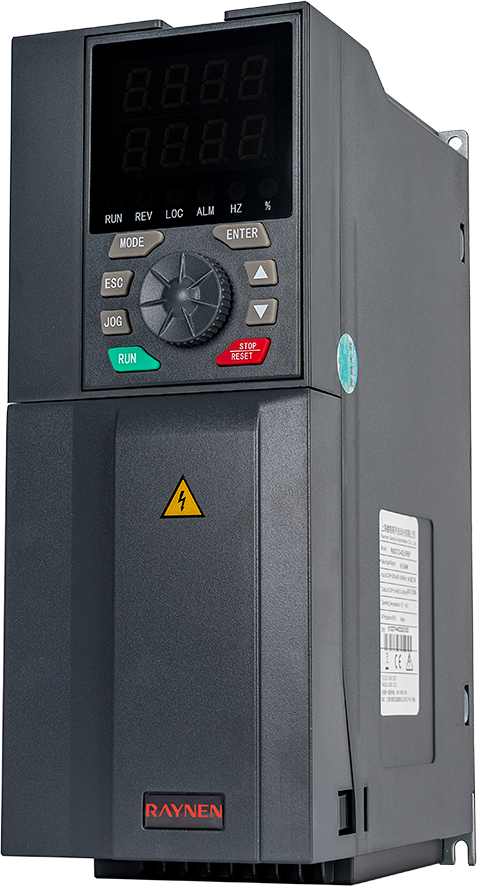

RV32系列高性能双显变频器

RV32系列是新一代高性能变频器,适用于0.75~800kW的三相异步电机,具有独特的书本型外观结构设计,功能丰富、性能稳定。该系列采用先进的无速度传感器矢量控制技术、电机参数辨识技术、在线估计技术及磁链估计技术,在调速范围、动态响应、控制精度及低频转矩上均得到了较大的性能提升,可广泛应用于物料搬运、包装、纺织、起重、材料加工 、木材加工、金属加工、风机等行业。

选型表
型号

G型机(重载)

额定输入电流(A)

G型机(重载)

额定输出电流(A)

G型机(重载)

适配电机(kW)

P型机(轻载)

额定输入电流(A)

P型机(轻载)

额定输出电流(A)

P型机(轻载)

适配电机(kW)

RV32-T3-0R7G/1R5P3.62.60.756.44.11.5
RV32-T3-1R5G/2R2P6.44.11.58.75.52.2
RV32-T3-2R2G/3P8.75.52.210.96.93
RV32-T3-3G/4P10.96.93149.54
RV32-T3-4G/5R5P149.5420.712.65.5
RV32-T3-5R5G/7R5P20.712.65.526.518.57.5
RV32-T3-7R5G/11P26.518.57.536.62511
RV32-T3-11G/15P36.62511403215
RV32-T3-15G/18P40321547
3818.5
RV32-T3-18G/22P473818.5564522
RV32-T3-22G/30P564522706030
RV32-T3-30G/37P706030807537
RV32-T3-37G/45P807537949245
RV32-T3-45G/55P94924512811555
RV32-T3-55G/75P1281155516015075
RV32-T3-75G/90P1601507519018090
RV32-T3-90G/110P190
18090225215110
RV32-T3-110G/132P225215110265260132
RV32-T3-132G/160P265260132310305160
RV32-T3-160G/185P310305160355350185
RV32-T3-185G/200P355350185385380200
RV32-T3-200G/220P385380200430425220
RV32-T3-220G/250P430425220485480250
RV32-T3-250G/280P485480250545530280
RV32-T3-280G/315P545530280610600315
RV32-T3-315G/355P610600315665650355
RV32-T3-355G665650355---
RV32-T3-400G785725400---
RV32-T3-500G890860500---
RV32-T3-560G950950560---
RV32-T3-630G11001100630---
RV32-T3-710G12801280710---
RV32-T3-800G13801380800---


电源输入
  • 额定电压
    T3(三相380V级):三相交流,(380-480)V
  • 额定频率
    50/60Hz ± 5%
功率输出
  • 输出电压
    0-100%输入电压
  • 过载能力
    150%额定输出电流60s,200%额定输出电流2s
通信接口
  • 硬件接口协议
    RS-485
  • 软件通信协议
    Modbus
结构
  • 防护等级
    IP20
  • 冷却方式
    强制风冷
环境
  • 安装场所
    室内
  • 工作温度
    15Kw(含)以下:-10~50ºC,18.5Kw(含)以上:-10~40ºC
  • 贮存温度
    -20~60ºC
  • 湿度
    95RH%以下(不得结露)
  • 海拔高度
    1000m以下
